Cleanline TR-10K

CLEANLINE TR-10K UPS: เครื่องสำรองไฟฟ้า True On-Line Double Conversion 10kVA/10kW ประสิทธิภาพสูงสำหรับองค์กร

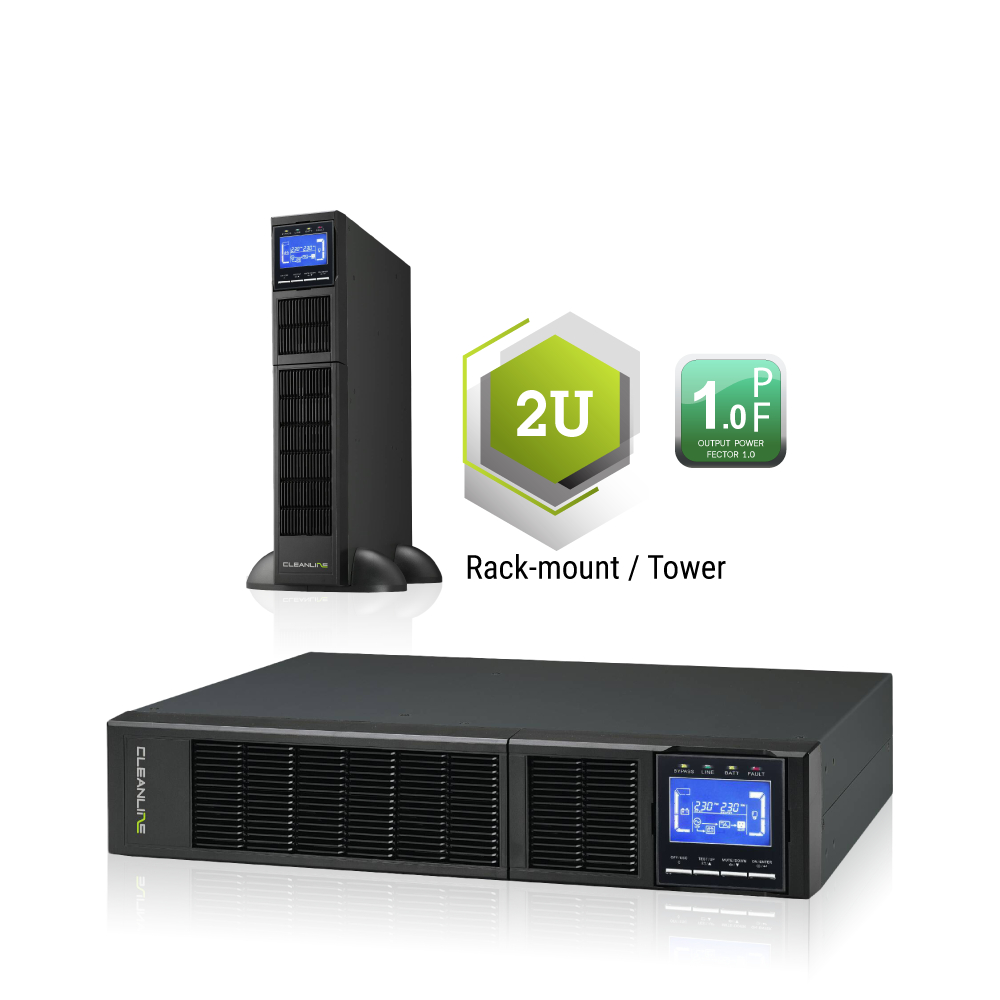

ยกระดับความมั่นคงทางพลังงานด้วย CLEANLINE TR-10K: UPS ชนิด True On-Line Double Conversion ที่มาพร้อมกับรูปลักษณ์ที่ยืดหยุ่นในการจัดวางติดตั้ง ทั้งแบบ Tower และ 19” Rack-mount Model ขนาด 10kVA/10kW ที่มอบการปกป้องไร้ที่ติ และความเสถียรสูงสุดสำหรับระบบที่สำคัญของคุณ

CLEANLINE TR-10K คือเครื่องสำรองไฟฟ้า (UPS) ประสิทธิภาพสูงที่ออกแบบมาเพื่อรองรับความต้องการพลังงานของระบบที่มีความสำคัญอย่างยิ่ง ด้วยเทคโนโลยี True On-Line Double Conversion TR-10K สามารถจ่ายกระแสไฟฟ้าที่เสถียร บริสุทธิ์ และปราศจากสิ่งรบกวนได้อย่างต่อเนื่อง ปกป้องอุปกรณ์มูลค่าสูงของคุณจากการหยุดชะงักที่เกิดจากปัญหาไฟฟ้า ไม่ว่าจะเป็นไฟตก ไฟเกิน ไฟกระชาก หรือไฟดับ ซึ่งช่วยให้มั่นใจได้ถึงความต่อเนื่องในการดำเนินงานของธุรกิจคุณ.

การติดตั้งและขนาด:

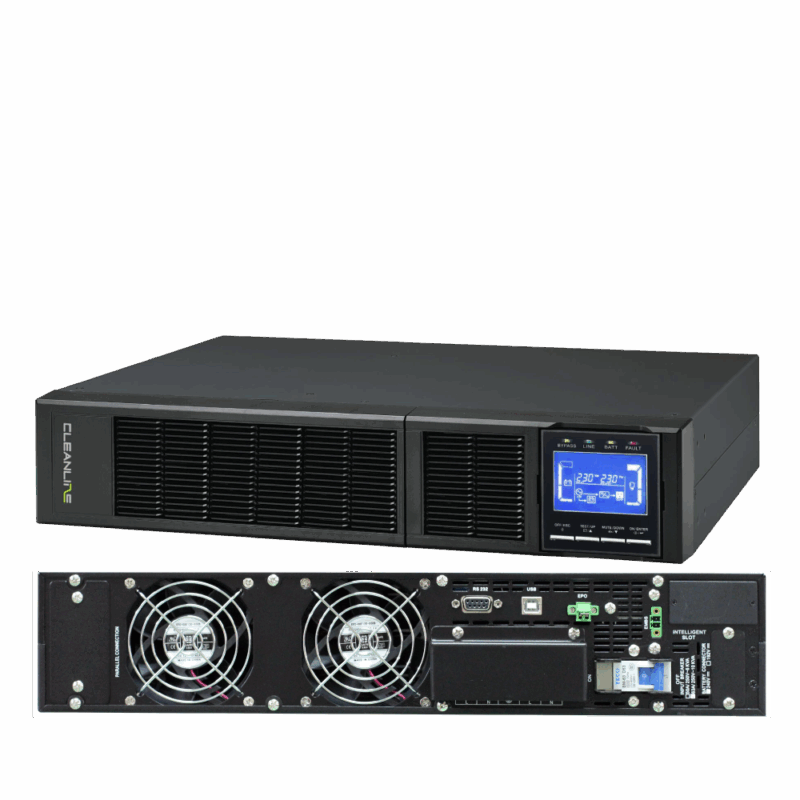

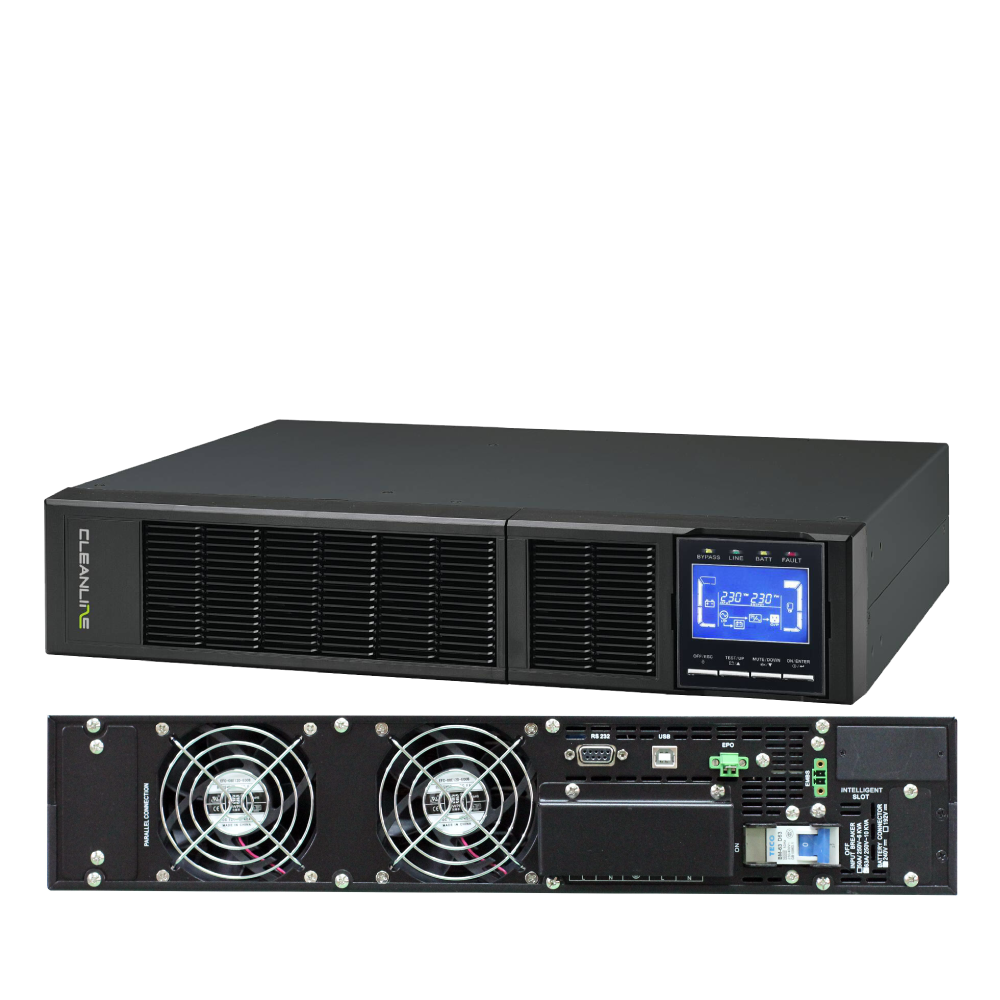

ตัวเครื่อง TR-10K มีขนาด 2U สำหรับติดตั้งในตู้ Rack 19 นิ้ว และมาพร้อมกับชุดตู้แบตเตอรี่ภายนอกขนาด 3U (สำหรับรุ่นมาตรฐานเริ่มต้น) ดังนั้น ในการติดตั้ง ควรเตรียมพื้นที่ในตู้ Rack 19 นิ้ว อย่างน้อย 8U (6U สำหรับอุปกรณ์ + 2U สำหรับความสะดวกในการติดตั้งและการระบายอากาศ) และตู้ Rack ควรมีความลึกไม่น้อยกว่า 800 มม. (แนะนำ 1000 มม. เพื่อการจัดการสายเคเบิลและการระบายอากาศที่ดีขึ้น)

ตัวอย่าง การออกแบบ ระยะเวลาสำรองไฟ:

การออกแบบนี้เป็นการออกแบบเฉพาะ การติดตั้งในตู้ Rack 19 นิ้ว เท่านั้น ดังนั้นจะมีข้อจำกัดในเรื่องระยะเวลาสำรองไฟ เนื่องจากตู้ Rack Cabinet รองรับแบตเตอรี่ขนาดได้เพียงแต่ 12V-9Ah ต่อก้อนเท่านั้น หากความต้องการของคุณมากกว่าตัวอย่างข้างต้นนี้ ขอแนะนำให้ใช้งานแบบ Tower

• สำรองไฟ 40-45 นาที ที่โหลด 7500 วัตต์ (P. 75%):
  • ใช้พื้นที่ในตู้ Rack: ตัวเครื่อง 2U + ตู้แบตแบบ Rack 3U x 5 ชุด = รวม 17U
  • ควรมีพื้นที่ตู้ Rack อย่างน้อย 19U (เผื่อ 2U สำหรับความสะดวกในการติดตั้งและระบายอากาศ)
  • ความลึกของตู้ Rack ควรไม่น้อยกว่า 1000 มม.
• สำรองไฟ 1 ชั่วโมง ที่โหลด 5000 วัตต์ (P. 50%):
  • ใช้พื้นที่ในตู้ Rack: ตัวเครื่อง 2U + ตู้แบตแบบ Rack 3U x 5 ชุด = รวม 17U
  • ควรมีพื้นที่ตู้ Rack อย่างน้อย 19U (เผื่อ 2U สำหรับความสะดวกในการติดตั้งและระบายอากาศ)
  • ความลึกของตู้ Rack ควรไม่น้อยกว่า 1000 มม.

ตัวเลือกเสริม Optional:

TR-10K ตัวเลือกเสริม Optional เพื่อยกระดับความมั่นคงและประสิทธิภาพสำหรับองค์กรขนาดใหญ่: CLEANLINE TR-10K มาพร้อมกับตัวเลือกในการเพิ่มคุณสมบัติเสริมเพื่อตอบโจทย์ความต้องการเฉพาะทางขององค์กรได้อย่างสมบูรณ์แบบ:

• การจัดการอัจฉริยะ (Intelligent Slot): รองรับการติดตั้งอุปกรณ์เสริม เช่น SNMP Card สำหรับควบคุมและตรวจสอบ UPS ผ่านเครือข่ายได้จากระยะไกล, AS-400 Card หรือ Dry Contact Card เพื่อการเชื่อมต่อกับระบบควบคุมอาคารอัตโนมัติ (BMS) ช่วยให้การบริหารจัดการระบบพลังงานเป็นไปอย่างราบรื่น
• การบำรุงรักษาแบบไม่หยุดชะงัก (External Manual Bypass): สามารถเชื่อมต่ออุปกรณ์บายพาสภายนอก (Optional External Maintenance Bypass Switch) เพื่อให้สามารถบำรุงรักษาหรือซ่อมแซม UPS ได้โดยไม่ต้องปิดระบบไฟ ซึ่งเป็นสิ่งสำคัญอย่างยิ่งสำหรับระบบที่ทำงานตลอดเวลา
• เพิ่มความน่าเชื่อถือขั้นสูงสุด (N+X Parallel Redundancy): รองรับการทำงานแบบขนาน (Parallel Function) เพื่อเพิ่มกำลังสำรอง, ความซ้ำซ้อน และความน่าเชื่อถือของระบบ ทำให้เหมาะสำหรับศูนย์ข้อมูลหรือระบบ Critical Load ที่ไม่สามารถหยุดทำงานได้
• หม้อแปลงไฟฟ้าแบบ Isolation (Optional Isolation Transformer): เพื่อแยกวงจรและลดสัญญาณรบกวนทางไฟฟ้า ให้กระแสไฟฟ้าบริสุทธิ์สูงสุด เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนสูงในงานอุตสาหกรรมหรือการแพทย์

หากคุณสนใจยกระดับประสิทธิภาพ ความมั่นคง และความสะดวกในการจัดการระบบไฟฟ้าของคุณด้วยคุณสมบัติเสริมเหล่านี้ กรุณาติดต่อสอบถามกับทางฝ่ายขายผู้เชี่ยวชาญ

คุณสมบัติเด่น:

• True On-Line Double Conversion Design: ให้กระแสไฟฟ้าขาออกที่บริสุทธิ์และเสถียรที่สุด โดยมีการแปลงไฟสองครั้ง ทำให้ปราศจากสัญญาณรบกวนและปัญหาทางไฟฟ้า.
• DSP Technology: เทคโนโลยี Digital Signal Processor ช่วยให้ UPS มีประสิทธิภาพสูงและมีความแม่นยำในการควบคุมการจ่ายไฟ.
• Wide Input Voltage Range: รองรับแรงดันไฟฟ้าขาเข้ากว้างถึง 110-300Vac at 50% Load และ 220Vac $\pm 20\%$ at 100% load ทำให้เหมาะกับการใช้งานในสภาพแวดล้อมไฟฟ้าที่ไม่เสถียร.
• ECO Mode Operation: โหมดประหยัดพลังงานที่ช่วยลดการใช้พลังงานไฟฟ้า ช่วยประหยัดค่าใช้จ่ายในระยะยาว.
• MIMIC LCD Display: หน้าจอ LCD แสดงสถานะการทำงานของ UPS แบบเรียลไทม์ ทำให้ผู้ใช้งานสามารถตรวจสอบข้อมูลสำคัญได้อย่างง่ายดาย
• Smart Battery Charger Design: ระบบชาร์จแบตเตอรี่อัจฉริยะที่ช่วยยืดอายุการใช้งานของแบตเตอรี่ให้ยาวนานที่สุด พร้อมระบบชดเชยอุณหภูมิ.
• Generator Compatible: สามารถทำงานร่วมกับเครื่องปั่นไฟได้ ทำให้มั่นใจได้ว่ามีพลังงานสำรองในกรณีที่ไฟดับเป็นเวลานาน.
• Built-in USB and RS-232 Communication Ports: มาพร้อมพอร์ตสื่อสารสำหรับซอฟต์แวร์จัดการ UPS ที่สามารถดาวน์โหลดได้จากเว็บไซต์
• Short Circuit Protection: ระบบป้องกันการลัดวงจรเพื่อความปลอดภัยของอุปกรณ์.
• ช่องต่อขาออกที่ตั้งโปรแกรมได้ (Programmable Output Sockets): ช่วยให้คุณสามารถจัดลำดับความสำคัญของอุปกรณ์ได้ โดยกำหนดให้ UPS จ่ายไฟสำรองให้อุปกรณ์สำคัญได้นานขึ้น ด้วยการลดเวลาสำรองไฟสำหรับอุปกรณ์ที่ไม่สำคัญ
• ฟังก์ชันตัดการทำงานฉุกเฉิน (EPO – Emergency Power Off): ปุ่มเดียวสามารถตัดการทำงานของ UPS ได้ทันทีในกรณีฉุกเฉิน เพิ่มความปลอดภัยให้กับระบบและผู้ใช้งาน
• ระบบป้องกันที่ได้มาตรฐานสากล: ผ่านการรับรองมาตรฐานความปลอดภัย (IEC/EN 62040-1-1), การควบคุมคลื่นแม่เหล็กไฟฟ้า (EMI IEC/EN 62040-2 Category C3) และการทนทานต่อคลื่นแม่เหล็กไฟฟ้า (EMS IEC/EN 61000-4-2 Level 4, IEC/EN 61000-4-3 Level 3, IEC/EN 61000-4-4 Level 4, SURGE IEC/EN 61000-4-5 Level 4), CS (IEC/EN 61000-4-6 Level 3) และความถี่กำลังไฟฟ้าของสนามแม่เหล็ก (IEC/EN 61000-4-8 Level 3)

ข้อมูลจำเพาะ:

• Power Rating: 10kVA/10kW
• Input:
  • Voltage: 110-300Vac at 50% Load, 220Vac $\pm 20\%$ at 100% load
  • Frequency: 50 or $60Hz\pm 10\%$
  • Phase: Single phase with ground
  • Power Factor: $>0.99$ @ nominal voltage (100% Load)
  • THDi: $\le 4\%$ @ nominal voltage (100% Load)
• Output:
  • Voltage: 208/220/230/240Vac
  • Voltage Regulation: $\pm 1\%$
  • Frequency: 50 or 60Hz $\pm 0.1\%$ (Battery mode)
  • Output Waveform: Pure Sinewave
  • Transfer Time: 0 ms
  • Harmonic Distortion: $\le 1\%$ THD (Linear load), $\le 4\%$ THD (Non-Linear load)
• Efficiency:
  • AC Mode: $>94\%$
  • Battery Mode: $>91\%$
  • ECO Mode: $>96\%$
• Battery:
  • Type: Ext.12V-9Ah x 20 (ตู้แบตฯแยก 3U)
  • Typical Recharge Time to 90%: 8 hours
  • Backup Time: 15-30 minutes (depending on computer load)
• Dimension (DxWxH mm):
  • 19″ Rack-mount (ตัวเครื่องหลัก): $600\times 438\times 88(2U)$
  • ชุดตู้แบตเตอรี่ภายนอก: ขนาด 3U (แยกต่างหาก)
• Weight (kg):
  • 19″ Rack-mount (without battery): 18 kg
• Noise Level: $<45$dB @ 1 Meter
• Interface: Smart RS232, USB, SNMP (Option)

การประยุกต์ใช้งาน:

CLEANLINE TR-10K เหมาะสำหรับ:

• ศูนย์ข้อมูลขนาดใหญ่: ให้การป้องกันพลังงานที่เชื่อถือได้สำหรับเซิร์ฟเวอร์, สตอเรจ และอุปกรณ์เครือข่ายขนาดใหญ่.
• ระบบอุตสาหกรรมและโรงงาน: สำหรับควบคุมเครื่องจักรและอุปกรณ์ที่ต้องการกระแสไฟฟ้าที่เสถียรและต่อเนื่อง เพื่อป้องกันการหยุดชะงักของสายการผลิต.
• อาคารพาณิชย์และสำนักงานขนาดใหญ่: ปกป้องระบบคอมพิวเตอร์หลัก, ระบบรักษาความปลอดภัย, และอุปกรณ์สำคัญอื่นๆ.
• สถานพยาบาลและห้องปฏิบัติการ: สำหรับเครื่องมือแพทย์ที่ละเอียดอ่อนและระบบควบคุมอุณหภูมิที่สำคัญ.
• ระบบการสื่อสารและโทรคมนาคม: เพื่อให้การทำงานของอุปกรณ์สื่อสารเป็นไปอย่างต่อเนื่อง.
